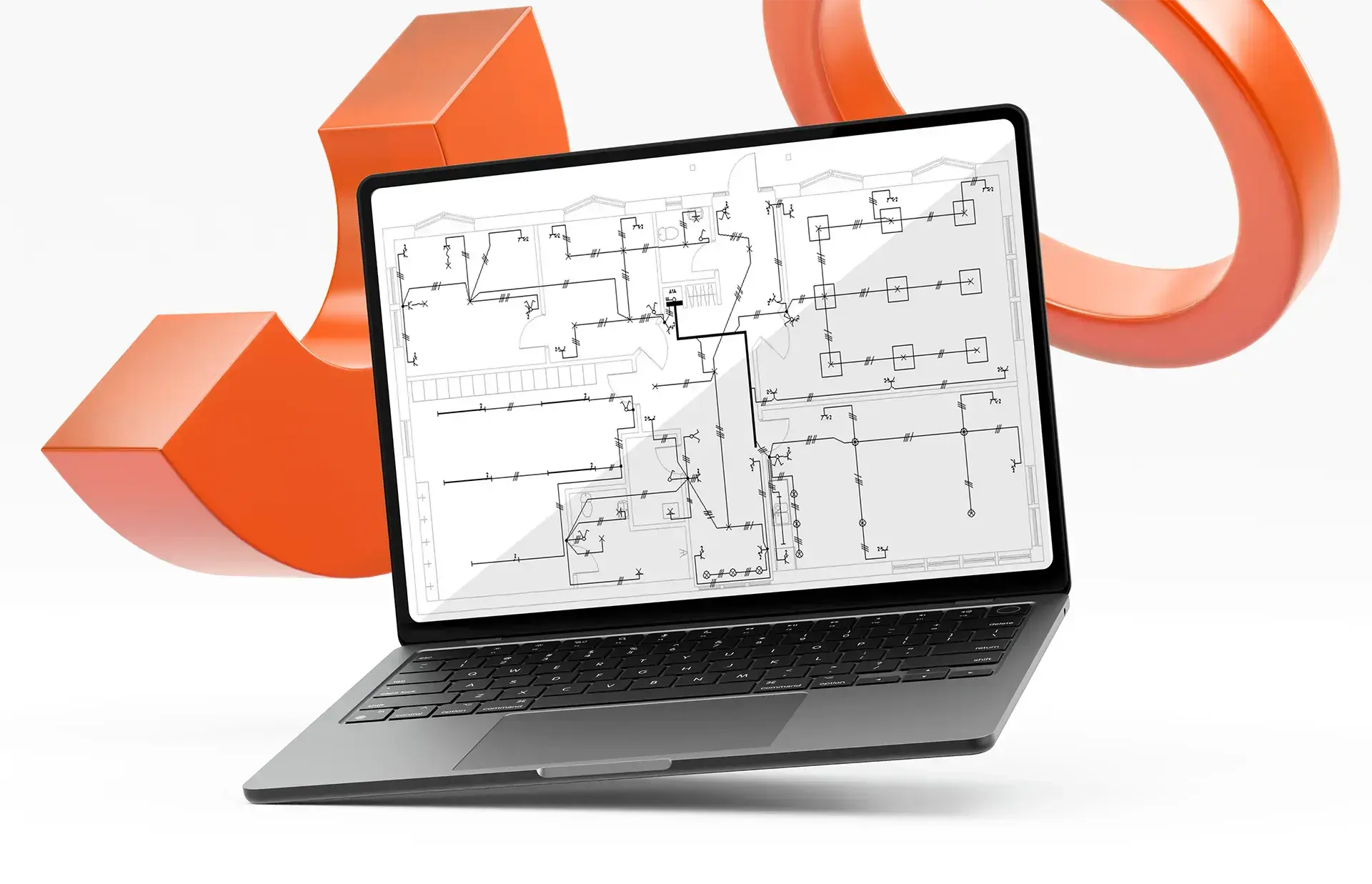

ELPROCAD Plan – den kompletta CAD-lösningen för elinstallationsritningar

För dig som jobbar med elinstallationer i byggnader är ELPROCAD Plan det perfekta CAD-verktyget. Arbeta direkt på arkitektens digitala planritning, vilket gör att du snabbt och effektivt kan placera allt från vägguttag och belysning till data- och säkerhetsinstallationer.

Från planritning till perfektion

ELPROCAD Plan arbetar direkt i standardfilformatet .dwg helt utan behov av konverteringar. Programmet kan både läsa och spara i 2023-formatet och tidigare versioner. Programmet innehåller alla symboler och funktioner du behöver för att rita:

installationsritningar, kanalisation, kraft, belysning, tele och larm
planritningar och översiktsscheman
enlinjeschema
huvudledningsschema
centralförteckning, ‑redovisning
mängdningsrapport i Excel
funktioner för att skissa upp enkla arkitektritningar.

Kommunikation

ELPROCAD Plan ger dig stor frihet att flytta information till andra program. Ritningar är kompatibla med övriga program i ELPROCAD-familjen. Ritningsfilerna följer standardformatet (.dwg) och kan därför användas av olika CAD-applikationer.

Operativsystem och hårdvara

ELPROCAD Plan kan användas på Windows 10 (x64) och Windows 11 (x64). Programmet kan installeras som singellicens eller som flytande licens i nätverk. Finns i svensk, dansk och engelsk språkversion.

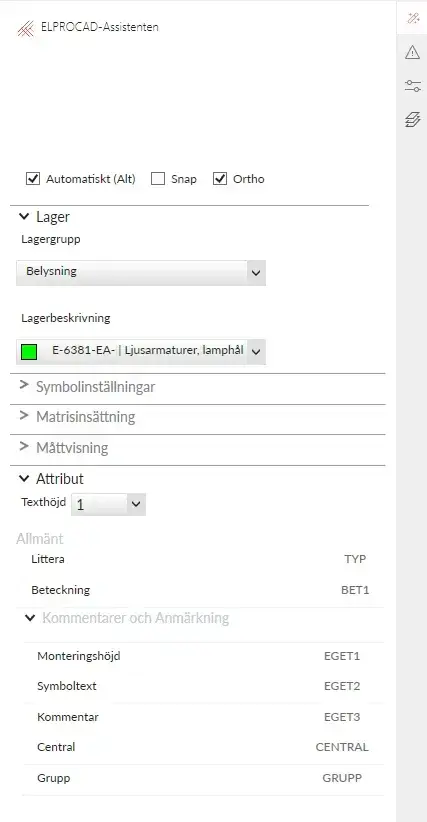

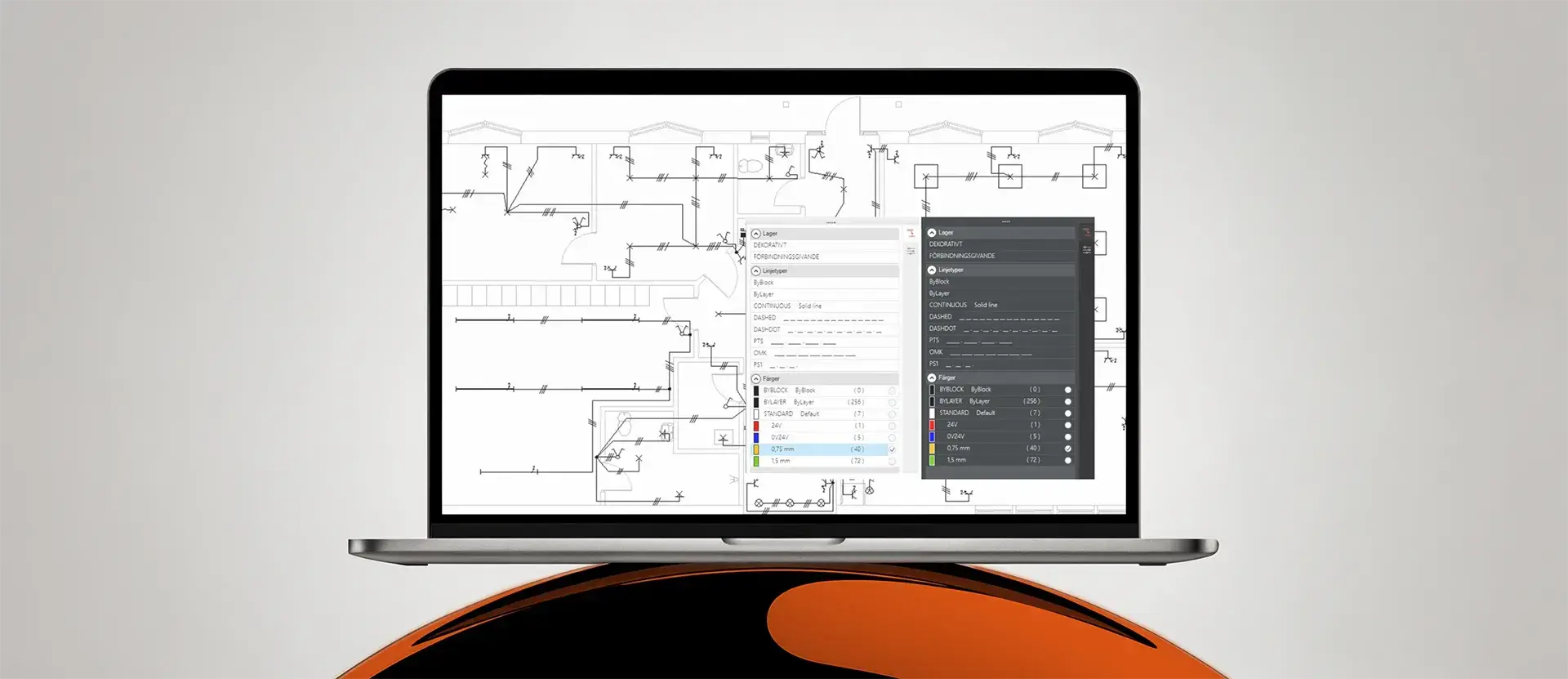

ELPROCAD-Assistenten

När arbetsmetodiken utvecklades i ELPROCAD Plan fokuserade vi på att även en person som inte ritar dagligen ska kunna använda programmet. Programmet är utformat för att stödja användaren med instruktioner genom hela ritprocessen. För att åstadkomma detta skapade vi ELPROCAD-assistenten.

ELPROCAD-assistenten hjälper dig att:

Se och välja vilken typ av installation du ritar för tillfället, såsom belysning, kraft, tele, larm med mera.
Se och välja vilket installationslager symbolen ska placeras på.
Se och ange information om symbolens beteckning, littera och monteringshöjd.
Använda måttvisning med möjlighet att direkt ange exakta mått.
Välja att utföra en matrisinsättning genom att ange antal eller fasta mått.
Möjlighet att rotera symbolen, till exempel en kabelstege, till önskad riktning baserat på en vägg eller en annan kabelstege.
Vid skapande av en enkel byggritning, kunna välja fasta bredder eller manuellt ange önskat mått för exempelvis fönster och dörrar.

Symboler och ritmiljö

ELPROCAD Plan innehåller symboler enligt symbolstandarden IEC 60617 DB. Utöver detta erbjuder programmet funktioner för att skapa enkla byggritningar, egna symboler, lysrörsarmaturer och ritningsblanketter. Välj symboler direkt från verktygsfältet genom att använda symbolbilderna på knapparna och deras tooltips, eller från en dialogruta med stora och tydliga symbolbilder i en ikonmeny, komplett med förklarande text. Väggarna bryts automatiskt upp när en dörr sätts in och återställs om dörren flyttas eller tas bort.

I ELPROCAD Plan finns det en kraftfull hantering av symboler och ledningar. Symbolerna justeras automatiskt längs väggarna vid insättning och placeras på ett förinställt avstånd från väggen som definieras av användaren. Ledningarna underlättar korrekta anslutningar till symbolerna och hjälper dig att skapa snygga ledningsdragningar längs väggarna. Denna automatiska funktion kan självklart kopplas bort för att kunna rita på fri hand när så önskas.

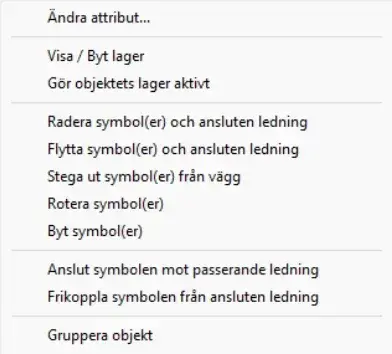

Kontextmeny

När du högerklickar på en symbol, ledare eller text visas ett urval av funktioner specifika för det valda objektet. Till exempel kan du välja att ansluta symbolen till en passerande ledning.

Skapa egna armaturer

När du väljer funktionen “Skapa egna armaturer” visas en förhandsgranskning i ELPROCAD-assistenten som visar hur armaturen kommer att se ut innan du ritar in den på ritningen. Du kan sedan enkelt sätta in armaturen via tydliga ikonmenyer.

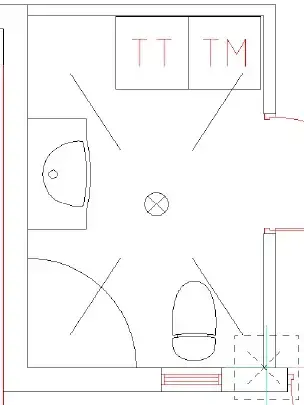

Centrera symboler

Programmet hjälper dig även att centrera symboler i ett rum.

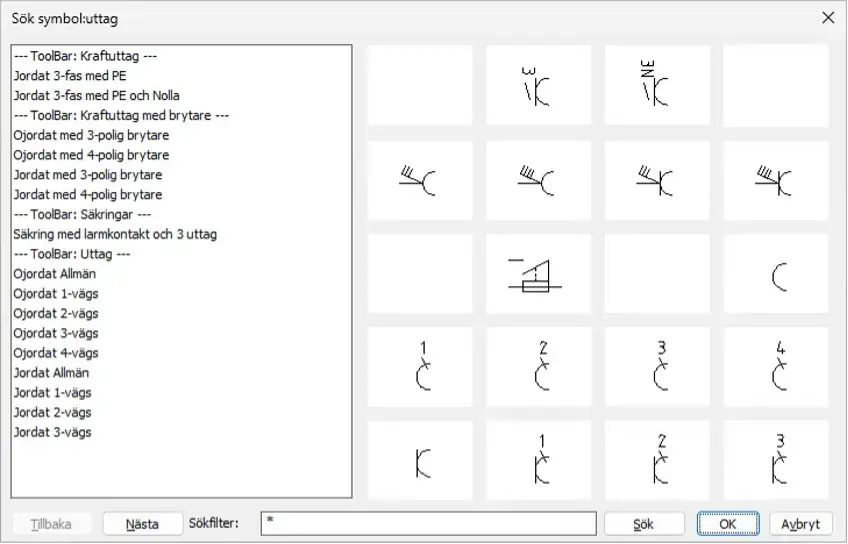

Sök symbol

För att snabbt hitta en symbol i ELPROCAD Plan finns en sökfunktion där du kan ange en söksträng, till exempel uttag. Sökresultatet visas sedan i en ikonmeny, där alla symboler som innehåller ordet uttag presenteras.

Du kan sedan välja att antingen direkt sätta in den önskade symbolen eller öppna det verktygsfält där symbolen finns.

Använda X-ref

Att använda en arkitektritning som X‑ref är ett mycket kraftfullt och flexibelt sätt att rita installationen på. Fördelen med att arbeta med X‑ref är att hela arkitektritningen behandlas som ett enskilt objekt, vilket förhindrar att ritningen oavsiktligt ändras eller skadas när du ritar installationen. Eftersom arkitektritningen hanteras som en separat DWG-fil kan den enkelt uppdateras vid behov. Förenklat kan man säga att man lägger ett genomskinligt blad ovanpå arkitektritningen, där man ritar installationen.

Dialogrutan X‑ref Hanteraren i ELPROCAD Plan gör det möjligt att dölja oönskade lager och ange en gemensam färg för de kvarvarande lagren, utan att påverka eller ändra den ursprungliga arkitektritningen.

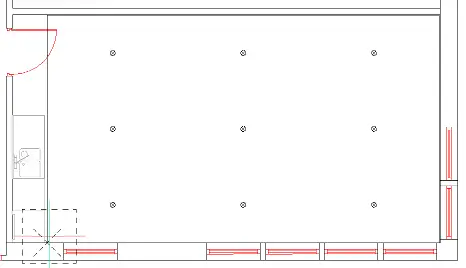

Matriser

ELPROCAD Plan hjälper dig att skapa snygga installationer med hjälp av en matrisfunktion. Du kan antingen ange antalet symboler som ska rymmas inom en viss yta eller specificera ett fast avstånd mellan symbolerna. Programmet placerar sedan så många symboler som får plats på ytan med det angivna avståndet mellan dem.

Du kan också rita

Centralspecifikation, gruppförteckning

Enlinjeschema

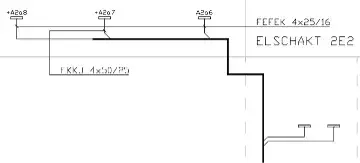

Översiktsschema, huvudledningsschema

Mängdningsrapport

När du har nått det skedet i projektet där det är dags att skapa en mängdningsrapport, är det bara en knapptryckning bort. Rapporten analyserar det du har ritat och genererar en överskådlig rapport med snyggt uppställda kolumner som visar kvantiteter, benämningar och en rad andra egenskaper. Naturligtvis inkluderas även information från rithuvudet, såsom ritningens namn, revision, bladnummer, ansvarig, datum och mer.

Du har dessutom flexibiliteten att skapa rapporten baserat på hela ritningen, enbart de objekt som är synliga, eller de som är markerade. Rapporten exporteras till en rapportmall i Excel som medföljer programmet men kan sparas i olika format, inklusive tab-separerad .txt, och semikolon-separerad .csv. Det ger dig möjlighet att välja det format som bäst passar dina behov för vidare bearbetning och analys.

Hjälp online

Även om programmet är mycket lättanvänt behöver man alltid hjälp någon gång. Som online-hjälp finns ELPROCAD-assistenten med anvisningar om vad du ska göra när du har valt en symbol eller ett kommando.
