ELPROCAD – den kompletta CAD-lösningen för elkonstruktionsritningar
Ta full kontroll över dina kretsscheman med funktioner som realtids-korsreferenser och intelligenta symboler som automatiskt bygger dina apparat‑, kabel- och förbindningslistor. Från samma underlag genererar du sedan med ett klick kompletta plintkort, montageritningar och andra rapporter som alltid är perfekt synkroniserade.
Kraftfull enkelhet med ELPROCAD

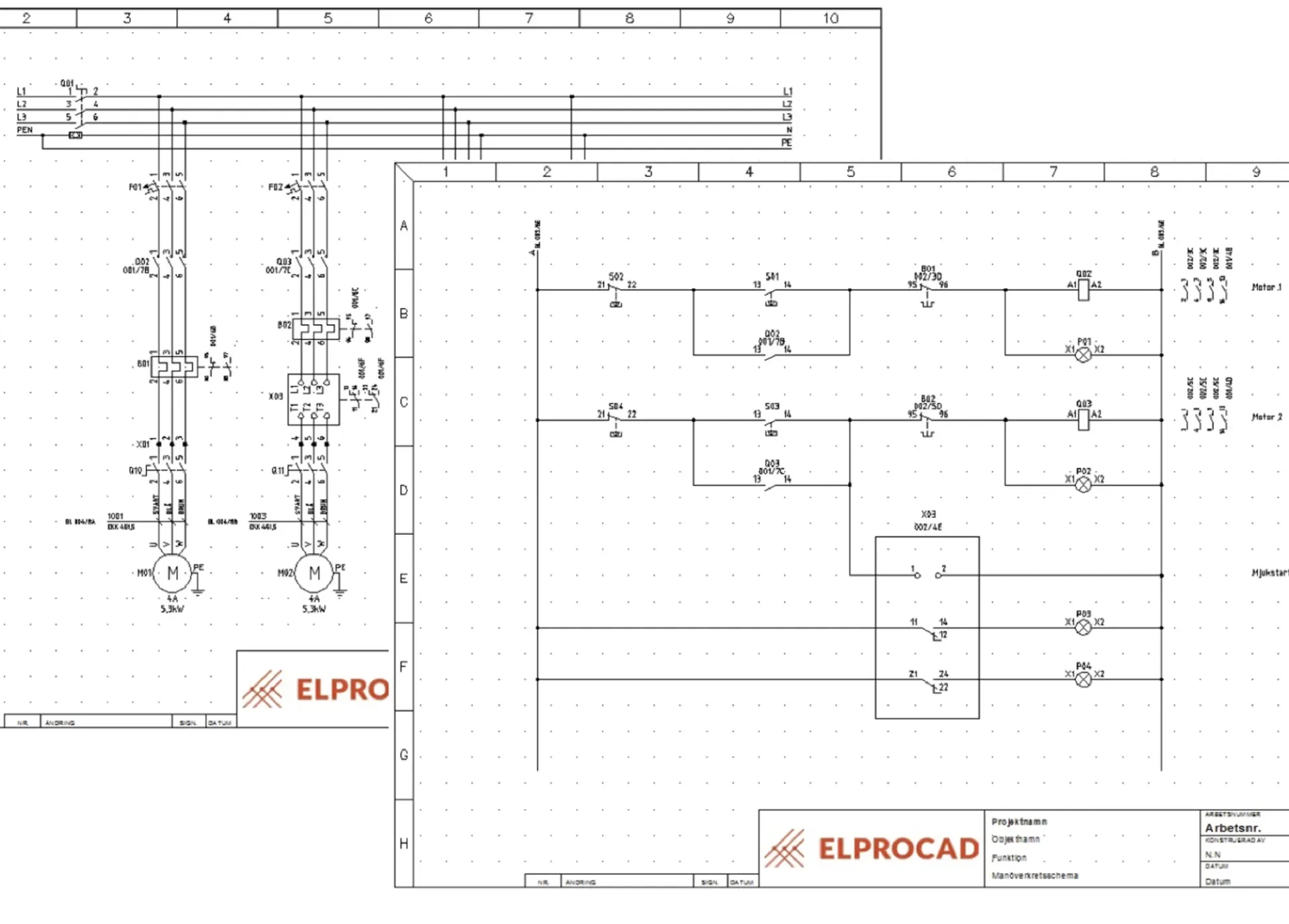

ELPROCADs kärna är alla symboler och funktioner för att rita kretsscheman, huvudkretsscheman, yttre anslutningsscheman, montageritningar, PLC och enlinjescheman. Vi har designat ELPROCAD med filosofin att avancerade funktioner inte ska vara komplicerade. Tack vare ett logiskt gränssnitt och ett arbetsflöde som är byggt för marknadens standarder, kommer du att känna dig hemma direkt. Den kraftfulla automationen som hanterar listor och korsreferenser är lättillgänglig och hjälper dig att arbeta effektivt från första dagen, utan en lång och krävande startsträcka.
Omfattande symbolbibliotek
Basic

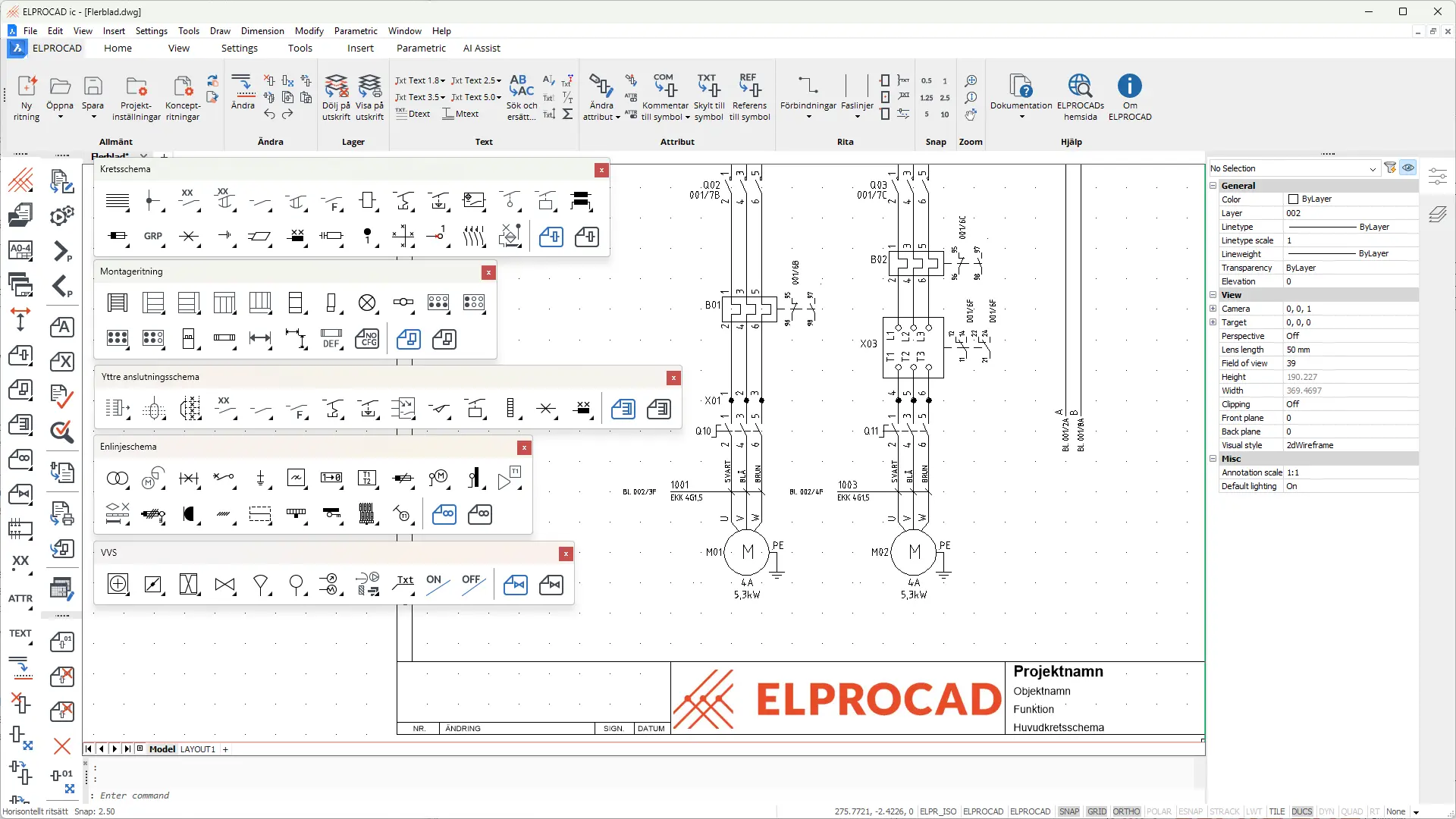

ELPROCAD innehåller symboler enligt standarderna IEC1082 och IEC 617. Programmet stödjer även funktions- och placeringsorienterat ritsätt. Utöver detta finns det funktioner för att göra egna symboler, ritningsblanketter och linjaler.
Smart ritmiljö
Basic

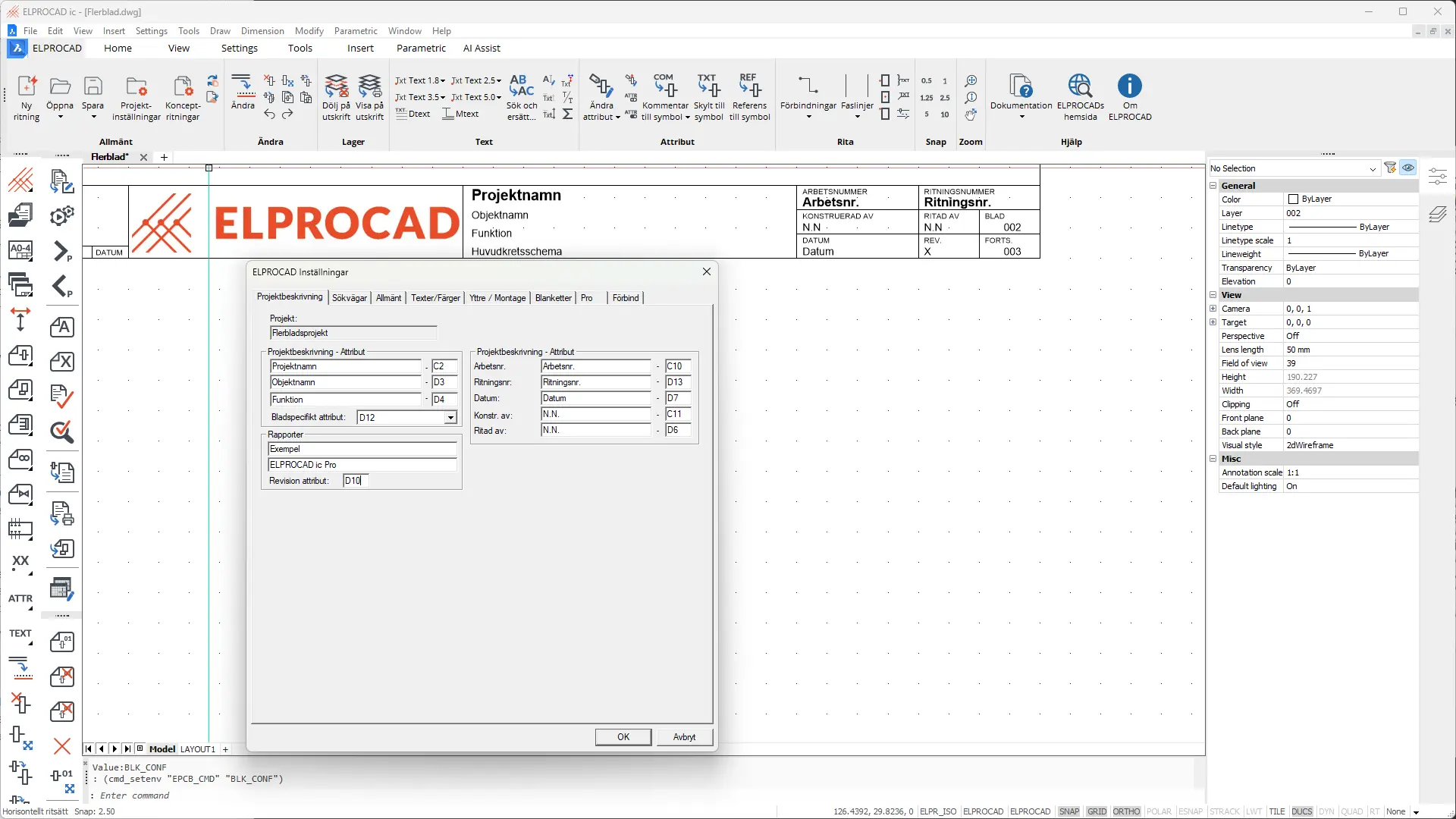

Ritningsramen och ritningshuvudet är inte bara statisk grafik, utan intelligenta objekt som är direkt kopplade till projektets centrala information. Istället för att manuellt fylla i samma data på varje enskild ritning låter du ELPROCAD göra jobbet åt dig.
Light/dark mode och ribbon bars
Basic
I ELPROCAD kan du växla mellan light och dark mode efter dina bohov. Den moderna och konfigurerbara ikonuppsättningen i ribbon bars förenklar ditt arbete avsevärt.
Omfattande PDF-funktioner
Förvandla dina ritningar till smarta och sökbara PDF-bibliotek. Med klickbara hyperlänkar för korsreferenser, automatiska bokmärken och stöd för lager blir din dokumentation både interaktiv och superlätt att navigera för hela projektteamet.
Pro
Funktionen “Skapa PDF” hjälper dig att snabbt och enkelt generera PDF-filer, med många inställningsmöjligheter och liten filstorlek.
När du skapar PDF-dokument kan du klicka på en kors- eller signalreferens för att direkt hoppa till rätt blad i PDF-dokumentet.
Lägg in vattenstämplar på ritningar och rapporter när du skapar PDF-filer.
ELPROCAD samlar och skapar automatiskt sökbara PDF:er för all viktig dokumentation i ett projekt.
Se vår film om PDF-generering här intill.
Testa ELPROCAD kostnadsfritt i 30 dagar och se själv hur ett smartare CAD-verktyg för el kan förändra ditt arbetsflöde och förbättra kvaliteten på din dokumentation.
Förbindningar - överblick och kontroll
Automatisk förbindningsdokumentation
Premium
ELPROCAD Premium erbjuder automatisk generering av intern och extern förbindningsdokumentation i form av listor och rapporter.
Några exempel:
- Plintlistor
- Kabellistor
- Inre förbindningstabeller
- Externa förbindningstabeller
DWG-format för full kompatibilitet
Basic Pro
Undvik att måla in dig ett hörn! Med ELPROCAD är det självklart att kunna samarbeta med andra program.
- Ritningarna är fullt kompatibla med övriga program i ELPROCAD-familjen.
- Eftersom ritningarna sparas i .dwg-formatet kan de enkelt öppnas i andra AutoCAD-baserade CAD-program.
- Import/export av apparatdatabasen i XML- format gör att du kan kommunicera med de flesta kända databasprogram, såsom Access, och Excel.
- ELPROCAD kan exportera rapporter till dwg- och XML-format samt txt-filer, så att du kan kommunicera med exempelvis Word eller Excel.
- Du kan skapa dokumentlänkar till externa dokument som kan visas ihop med apparatdatabasen.
Projekthantering och rapporter
Grundinställningen för programmet sparas i varje projekt. Inställningar för bl.a. färger, texter, blankettyper, symbolstandard och apparatdatabaser sparas tillsammans med en projektinformation. Vid insättning av blanketter och sammanställning av rapporter skrivs projektinformationen automatiskt in i ritningshuvudet.
Automatiseringar
Pro
Funktioner för filtrering, sök och ersätt erbjuder ett mycket kraftfullt sätt att redigera information direkt i projektdatabasen. Via projektautomatiken kan du t.ex. införa korsreferenser och skriva ut alla eller utvalda blad. Du kan köra script som byter ut ritningsblanketten, ändrar språk på kommentarer, byter ut en text i ritningshuvudet på alla blad i projektet och mycket mer.
Korsreferenser
Pro
ELPROCAD skapar korsreferenser för t.ex. signaler, reläspolar och kontakter. Högerklickar du på en referens kan du gå till den signal eller symbol hänvisningen gäller. Programmet kan göra en fullständig korsreferensanalys, kontrollera att apparater och kontakter inte tidigare använts och skapa felrapporter. Klicka på en rad i felrapporten för att enkelt peka ut felet på ditt schema
DMS
Pro
DMS innebär stöd för dokumenthanteringssystemen AutoDesk® Vault och SharePoint. Öka dokumentsäkerheten på företaget genom strukturerad hantering med ut- och incheckning av dokument. Kräver separata licenser från AutoDesk, SharePoint och ELPROCAD.
Rapporter
Pro
ELPROCAD ger dig en bra överblick över dina projekt genom att sammanställa materielet du använder i olika typer av rapporter. Alla rapporter kan du enkelt ändra efter dina behov. Apparater i rapporterna är klickbara och tar dig till schemat. Rapporterna kan öppnas i Excel för vidare behandling om man vill.
Testa ELPROCAD kostnadsfritt i 30 dagar och se själv hur ett smartare CAD-verktyg för el kan förändra ditt arbetsflöde och förbättra kvaliteten på din dokumentation.
Är du osäker på vad du behöver?
Kontakta vår säljavdelning för hjälp och guidning inom våra olika program och licensmöjligheter.
Kraftfull enkelhet
ELPROCAD ger dig fullständig kontroll, samtidigt som det är lättanvänt och effektivt. Maximera din produktivitet och precision redan idag.
